PCB flexível FPC

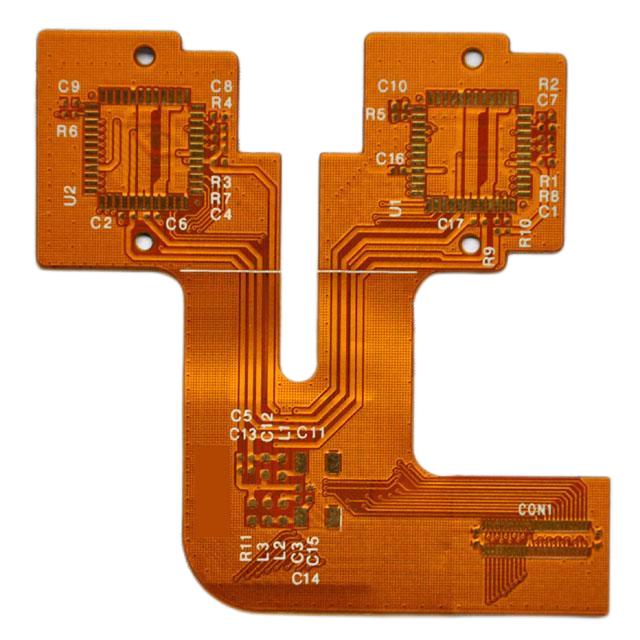

1. Definição de PCB flexível FPC

PCB flexível FPC é uma placa de circuito feita de substratos flexíveis, que são altamente dobráveis ​​e dobráveis. O PCB flexível FPC é geralmente composto de substratos de filme multicamadas e camadas condutoras. Sua principal característica é a capacidade de dobrar e dobrar a placa de circuito, por isso é adequada para dispositivos eletrônicos que precisam ser dobrados ou dobrados. O PCB flexível FPC tem muitas vantagens, como tamanho pequeno, leve, alta confiabilidade, etc., por isso tem sido amplamente utilizado em muitos campos, como telefones celulares, câmeras digitais, tablets, eletrônicos automotivos, equipamentos médicos, etc. resumindo, o PCB flexível FPC é um componente eletrônico muito importante. Sua aparência torna o design de equipamentos eletrônicos mais flexível e diversificado e também oferece mais opções para a fabricação de equipamentos eletrônicos.

2. O processo de produção de PCB flexível FPC

PCB flexível FPC tem flexibilidade e confiabilidade. Atualmente, existem 4 tipos de PCBs flexíveis FPC no mercado: PCB de face única (1 camada), dupla face (2 camadas), multicamadas e soft-hard. O processo de produção de PCB flexível FPC inclui principalmente as seguintes etapas: primeiro, a preparação do material de base, geralmente filme de poliimida ou filme de poliéster é usado como material de base, e o material básico de PCB flexível é preparado por impressão, revestimento de cobre e outros processos ; em segundo lugar, é a produção gráfica. De acordo com o desenho da placa de circuito, o padrão do circuito é feito no substrato por fotolitografia ou tecnologia de corte a laser; em seguida, galvanoplastia, uma camada de metal é revestida no circuito por tecnologia de galvanoplastia, como cobre, níquel, ouro, etc., para aumentar a condutividade e a resistência à corrosão; finalmente, corte e teste, o PCB flexível acabado é cortado de acordo com o tamanho necessário e testado e inspecionado para garantir que sua qualidade e desempenho atendam aos requisitos. Em geral, o processo de produção de PCB flexível FPC é relativamente complicado, exigindo a cooperação de vários processos e operações finas, mas seu desempenho flexível e características de miniaturização o tornam amplamente utilizado em produtos eletrônicos.

Como tornar o PCB flexível do FPC?

Processo de fabricação de PCB flexível FPC de 1 camada:
Corte-perfuração-filme seco-fixação-exposição-desenvolvimento-gravação-descascamento tratamento de superfície-cobertura de filme-prensagem-cura tratamento de superfície-níquel ouro deposição-impressão de caracteres-cisalhamento-medição elétrica-perfuração-inspeção final -Embalagem e envio

Processo de fabricação de PCB flexível FPC de 2 camadas:

Corte -Perfuração-PT H -Galvanoplastia - Pré-tratamento - Colagem de Filme Seco - Exposição a Parasitas - Desenvolvimento - Galvanoplastia Gráfica - Remoção de Filme - Pré-tratamento - Colagem de Filme Seco - Planejamento de Exposição - Desenvolvimento -Gravação-Remoção de Membrana-Tratamento de Superfície -Laminação de Filme-Laminação- Cura - Niquelagem - Impressão de caracteres - Corte - Teste elétrico - Estampagem - Inspeção final - Embalagem - Envio。

Capacidade de processo FPC PCB:

Material flexível		Taihong, Shengyi, Lianmao
PCBMaterial		KB,Shengyi, Lianmao
Espessura do Cobre		12h-70h
Superfícieterminar
Espessura do acabamento superficial	ENEGRO	Em Au	2-4um__
			0,025-0,075um_
	ENEPIG	Em_ Au DP	2-4um__
			0,025-0,075um__
			0,025-0,075um_
	Douradura Elétrica	Ni UA	2-4um
			0,05-0,35um
RF-PC ºdoença Mínimo(milímetros)	4 camadas de cartão duro + 2 camadas de cartão macio		0.6milímetros
	6camadas de cartão duro + 2 camadas de cartão macio		0.6milímetros
RF-PC ºdoença Paralerance	4 camadas de cartão duro + 2 camadas de cartão macio		0.1  milímetros
	6camadas de cartão duro + 2 camadas de cartão macio		0.1  milímetros
Largura / Espaço Mínimo (mm)	4 camadas de placa dura + 2 camadas de placa maciaLargura / Espaço Mínimo (mm)	1 onça	0,075mm
		1/2onças	0,06mm
		1/3onças	0,05mm

Largura / Espaço Mínimo (mm)	4 camadas de placa dura + 2 camadas de placa maciaLargura / Espaço Mínimo (mm)	1 onça	0,075mm
		1/2onças	0,06mm
		1/3onças	0,05mm
	6camadas de placa dura + 2 camadas de placa maciaLargura / Espaço Mínimo (mm)	1 onça	0,075mm
		1/2onças	0,06mm
		1/3onças	0,05mm
Furarl         Mínimo(milímetros)	Furar		∮0.1milímetros
	euaser		∮00,075     milímetros
Shse Tolerância	Capaé		0.1milímetros
	SNÓS		0.15milímetros
	PI		0.1milímetros
	FR-4		0.15milímetros
	EMI FILME		0,1milímetros
Capaé (PI eadesivo)			12,5um -50um
			12,5um -75um
Quantidade de cola de excesso de cobertura			0,02-0,03milímetros

3. Recursos do PCB flexível FPC
PCB flexível FPC é uma placa de circuito flexível usada em equipamentos eletrônicos, consistindo de um substrato flexível e uma folha revestida de cobre. Comparado com o PCB rígido tradicional, o PCB flexível FPC tem as seguintes características:
a). Flexibilidade: O PCB flexível FPC pode ser dobrado, dobrado e torcido para se adaptar a várias formas tridimensionais complexas, o que pode reduzir significativamente o volume do equipamento e melhorar a confiabilidade do equipamento.
b). Fino e leve: o PCB flexível FPC tem uma espessura muito fina, que pode atingir menos de 0,1 mm, o que é muito adequado para uso em dispositivos finos e leves.
c). Alta densidade: PCB flexível FPC pode realizar fiação de alta densidade e pode realizar o layout de circuitos multicamadas em um espaço muito pequeno, o que melhora o desempenho e a confiabilidade dos equipamentos eletrônicos.
d). Resistência a altas temperaturas: o PCB flexível FPC pode suportar altas temperaturas, pode funcionar normalmente em ambientes de alta temperatura e é adequado para alguns equipamentos eletrônicos em ambientes de alta temperatura.
e). Resistência à corrosão: o PCB flexível FPC tem boa resistência à corrosão e pode ser usado em ambientes agressivos. Resumindo, o PCB flexível FPC tem muitas vantagens, pode atender às necessidades de diversos equipamentos eletrônicos e é um componente eletrônico muito importante.

4. Aplicação de PCB flexível FPC

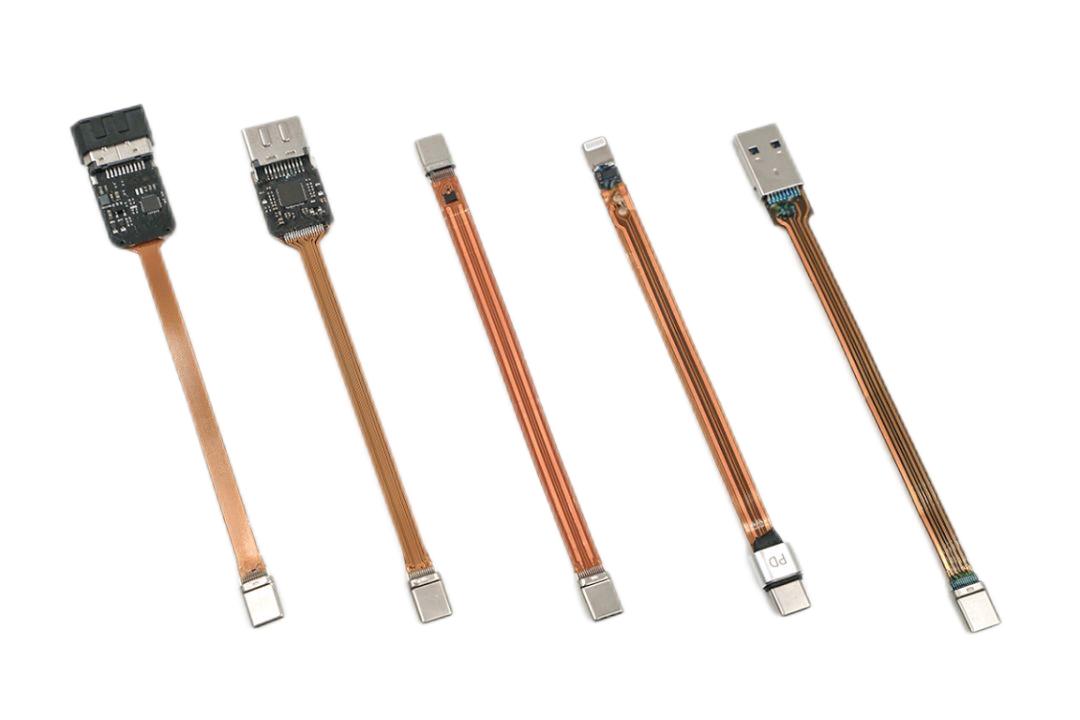

A placa de circuito flexível FPC (placa de circuito impresso flexível) é uma placa de circuito feita de substratos flexíveis. Suas principais características são boa flexibilidade e flexibilidade, e é adequado para vários layouts espaciais tridimensionais complexos. As placas de circuito flexíveis FPC têm uma ampla gama de aplicações, incluindo eletrônicos de consumo, eletrônicos automotivos, equipamentos médicos, aeroespaciais e outros campos. No campo de eletrônicos de consumo, os PCBs flexíveis FPC são amplamente utilizados em produtos eletrônicos, como smartphones, tablets e notebooks. Em comparação com os PCBs rígidos tradicionais, os PCBs flexíveis FPC têm melhor confiabilidade e anti-interferência e podem obter designs menores, mais leves e mais finos. No campo da eletrônica automotiva, os PCBs flexíveis FPC são usados ​​​​principalmente em painéis automotivos, áudio automotivo, sistemas de navegação e outros equipamentos. Devido aos requisitos de alta confiabilidade e durabilidade dos equipamentos eletrônicos automotivos, a resistência a altas temperaturas e à vibração do PCB flexível FPC tem sido amplamente reconhecida. No campo de equipamentos médicos, o PCB flexível FPC é usado principalmente em equipamentos de monitoramento médico, instrumentos cirúrgicos e outros equipamentos. Como o PCB flexível FPC tem boa flexibilidade e dobrabilidade, ele pode se adaptar melhor à curva do corpo humano, por isso é cada vez mais utilizado em equipamentos médicos. Resumindo, o PCB flexível FPC é uma placa de circuito com amplas perspectivas de aplicação, que apresenta vantagens exclusivas e valor de aplicação em vários campos.
