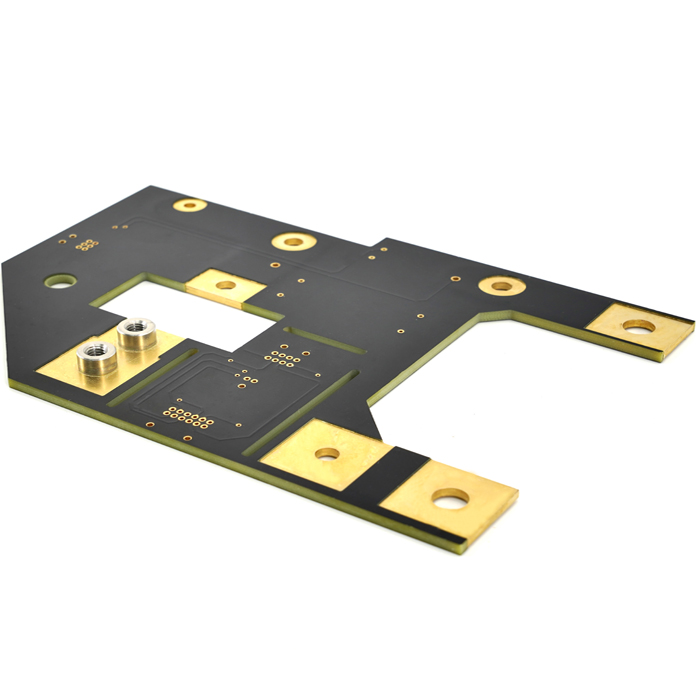

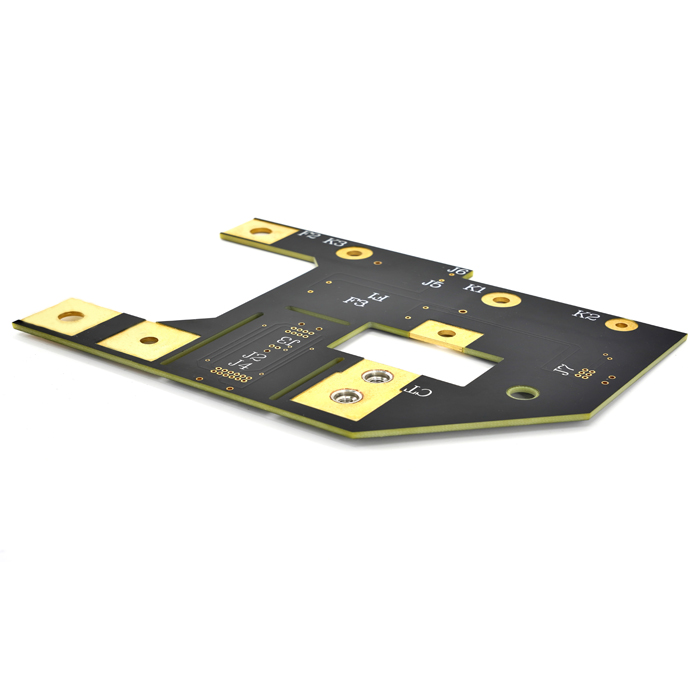

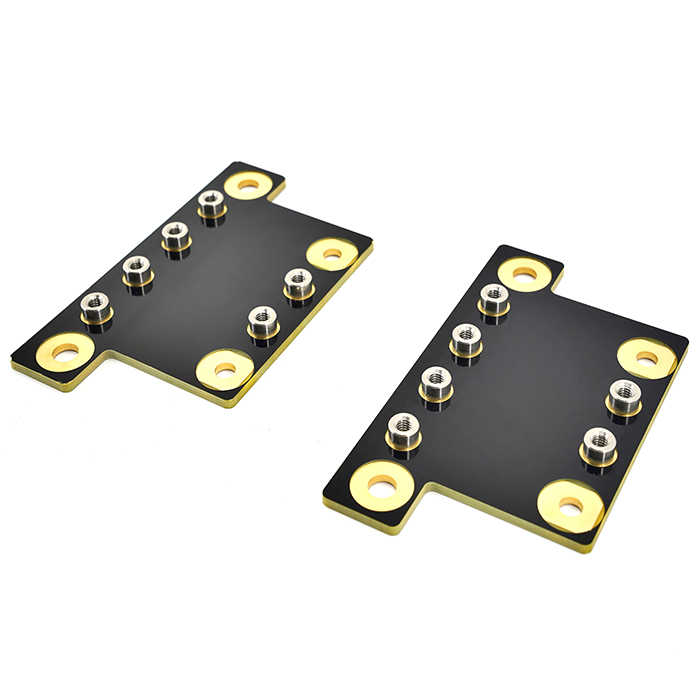

PCB de barramento embutido

PCB de barramento embutido

Você pode ter certeza de comprar Jiubao Embedded Busbar PCB de nossa fábrica. Os barramentos são placas de circuito impresso de alta corrente e também a integração de barramentos e sistemas eletrônicos, uma tecnologia que combina alta corrente e controle microeletrônico em um único sistema para powertrain e aplicações de energia. Essa combinação é obtida adicionando barramentos e outros fios de cobre à placa de circuito impresso (PCB) para obter alta capacidade de transporte de corrente e dissipação de calor dos componentes de dissipação de energia.

Introdução de PCB de barramento embutido:

Os PCBs de barramento embutidos são amplamente utilizados, atendendo aos requisitos de dissipação de calor de cada vez mais componentes de alta resistência e componentes de alta potência e também atendendo aos requisitos de dissipação de calor do cobre de alta condutividade térmica. Placa de circuito impresso PCB de barramento embutido refere-se a incorporar o núcleo de cobre no slot pré-fresado durante a prensagem. Prepregs laminados são usados ​​para conectar o núcleo de cobre à placa de circuito impresso. O núcleo de cobre embutido está em contato direto com a placa de epóxi FR4 interna e, quando o PCB é usado, o calor é rapidamente transferido para o bloco de cobre. O calor é então removido do ar através do núcleo de cobre. O efeito de dissipação de calor é melhor do que o PCB com núcleo de cobre enterrado, o processo é simples, o custo é baixo e as perspectivas de aplicação são amplas. A incorporação do núcleo de cobre no PCB é um processo chave, que precisa ser combinado com dificuldades técnicas, como o design do formato do núcleo de cobre, o tamanho e a suavidade do núcleo de cobre e a ranhura de fresagem do PCB, caso contrário, problemas de confiabilidade ocorrem facilmente. A JBPCB tem muitos anos de experiência na fabricação de PCBs de barramento embutido, fornecendo suporte técnico e fornecimento para muitas indústrias de veículos de energia nova bem conhecidas.

Com o desenvolvimento de novos veículos de energia, há cada vez mais inovações em novas baterias de veículos de energia. A bateria de veículo de nova energia é um novo tipo de bateria de veículo que usa nova tecnologia de energia para reduzir a poluição de emissão de "gases de efeito estufa". A bateria precisa ser conectada à pilha de carregamento para carregamento, e a placa de barramento embutida de cobre de carregamento rápido tem uma grande capacidade de fluxo de corrente e é um condutor com resistência extremamente baixa. A principal função do barramento é conduzir alta corrente. O barramento pcb requer uma unidade de distribuição de alta corrente (também conhecida como barramento elétrico de barra de cobre), que é amplamente utilizada na nova indústria de energia, incluindo controladores de motores de veículos elétricos, caixas de distribuição de energia de alta tensão, conversores de frequência e inversores fotovoltaicos . Produtos de PCB de barramento de dispositivo de conversão de alta tensão e alta corrente para equipamentos como inversores, conversores de energia eólica, trânsito ferroviário, dispositivos de tração de veículos motorizados, equipamentos de comunicação e dados. O produto realiza distribuição simples e tradicional de alta tensão e alta corrente e pode ser implantado em circuitos de controle de baixa tensão complexos tradicionais. Aplicações típicas na indústria automotiva ou aviônica lidam com correntes em torno de 1000 amperes.

Usado em novas placas de distribuição de veículos de energia, placas de circuito, baterias, unidades de fonte de alimentação, gabinetes de controle elétrico de baterias, trânsito ferroviário, inversores fotovoltaicos, energia eólica, comunicações e dados, eletrônica de potência, caixas de distribuição de alta tensão, conversores de frequência e dispositivos de tração de veículos motorizados, equipamentos de comunicação e dados, alta tensão, etc., dispositivos de conversão de alta corrente, eles também fornecem rigidez estrutural à placa de circuito.

O principal objetivo do barramento é conduzir grandes correntes, excedendo os traços de corrente que uma placa de circuito padrão pode fornecer. O produto tem distribuição independente de grande corrente, transportando alta tensão, grande corrente estável, isolamento forte, alta eficiência, longa vida útil, desempenho de dissipação de calor eficiente, estável e seguro.

Q1: você tem o certificado da indústria automobilística?
R1: Sim, temos certificação IATF 16949 para a indústria automotiva, para ajudar a criar placas de circuito impresso para aplicações de alta potência, também podemos fornecer certificação UL.
Q2: Quais documentos devemos fornecer para o núcleo de cobre embutido no PCB e a estrutura laminada é diferente?
A2: Os desenhos projetados serão distorcidos quando abertos ou interpretados por software diferente. Os arquivos Gerber são os melhores desenhos de software e descrições de texto (Protel, power pcb, PADs).
Q3: Como a estrutura laminada deve ser expressa?
A3: Primeiro, os arquivos Gerber têm cada camada, e cada camada em outro PDF pode ser marcada com cores diferentes + descrição do texto.
Q4: Quais são os requisitos para o tempo de armazenamento e ambiente do PCB de barramento embutido?
A4: A temperatura e a umidade do PCB de barramento embutido afetarão a vida útil do produto. Sob a embalagem de filme plástico a vácuo, a temperatura é de 25±2â; a umidade é de 55±5% RH e a qualidade é garantida por 6 meses. Se a embalagem de filme plástico a vácuo tiver sido removida, a posição de soldagem DNIG da PCB do barramento embutido ficará exposta ao ar por um longo período de tempo e ocorrerá oxidação, o que afetará os componentes de soldagem.
