PCB de alumínio de 1 camada

Núcleo de Metal PCB

Você pode ter certeza de comprar PCB de alumínio de 1 camada Jiubao de nossa fábrica. A placa de circuito impresso com núcleo de metal é uma placa de circuito impresso composta por um substrato de metal, uma camada de meio isolante e uma camada de circuito de cobre. A matriz de metal é geralmente alumínio, ferro, cobre, cobre invar, liga de tungstênio-molibdênio, etc. A dissipação de calor do substrato de metal é maior do que a do laminado de cobre folheado. A dissipação de calor do substrato metálico está relacionada com a densidade e condutividade térmica de sua camada isolante. Quanto mais fina a camada isolante, maior a condutividade térmica. A camada isolante é geralmente resina epóxi modificada, éter polifenileno, poliimida, etc. A espessura da camada isolante é de 50 µm-200 µm. As camadas do circuito consistem em camadas de cobre. A espessura da placa de metal é de 0,5 mm, 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 3,0 mm e 5,0 mm. Assim como as placas de circuito impresso rígidas flexíveis, as placas de circuito impresso baseadas em metal podem ser divididas em face única, face dupla e multicamadas, e são uma variedade especial de placas de circuito impresso. PCB de metal também é conhecido como PCB de núcleo de metal, MCPCB, IMS (substrato de metal isolado), PCB revestido de metal.

Laminado de cobre folheado à base de alumínio
Laminado folheado de cobre à base de ferro
Laminado folheado de cobre à base de cobre
Base de aço laminado de cobre folheado

Laminado de cobre folheado de base de metal geral
Laminado folheado de cobre à base de metal retardador de chama
Laminado folheado de cobre com base de metal de alta resistência ao calor
Laminado folheado de cobre à base de metal de alta condutividade térmica
Laminado folheado de cobre com base de metal de condutividade térmica ultra-alta
Laminado folheado de cobre de base metálica tipo micro-ondas de alta frequência
Laminado folheado de cobre com base de metal multicamadas

a). Características do alumínio: condutividade térmica de 237 W/(m·K), custo moderado, aceitável e amplamente utilizado.
b). As características do cobre: ​​a condutividade térmica é de 384 W/(m·K), o custo é muito alto e é usado para produtos de alto valor agregado.
c). Características da prata: condutividade térmica 429 W/(m·K),
d). Características do ferro: condutividade térmica 80W/(m·K),
e). Características do aço: condutividade térmica 40W/(m·K),

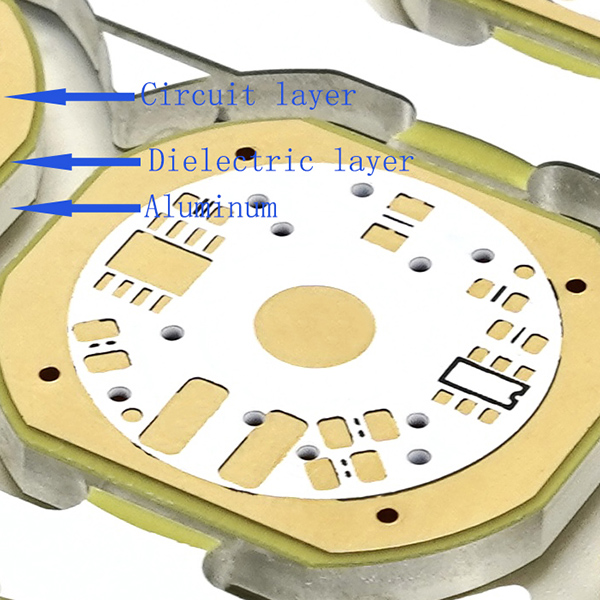

Um PCB de metal consiste em uma camada de folha de cobre, uma camada dielétrica e uma camada de metal.
· Camada de cobre do circuito: A camada de cobre usada é mais espessa que o CCL normal (1oz-10oz). Camadas de cobre mais espessas significam maior capacidade de transporte de corrente.
· Camada dielétrica: A camada dielétrica é uma camada termicamente condutora com uma espessura de cerca de 50μm a 200μm. Possui baixa resistência térmica, transferência de calor e isolamento.
· Camada de metal: A terceira camada é uma camada de metal, composta de alumínio ou cobre, que possui alta condutividade térmica.

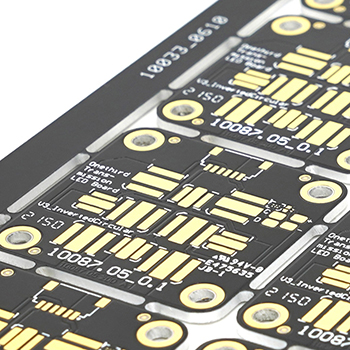

Introdução de produto de substrato de alumínio de 1 camada:

A placa de circuito impresso de alumínio de 1 camada é uma placa de circuito impresso de alumínio; o pcb de alumínio de 1 camada é dividido em três camadas: alumínio, camada isolante e cobre. O alumínio é para dissipação de calor, a camada isolante é para transferência de calor e isolamento e o cobre é para condutividade elétrica. PCB de alumínio de 1 camada geralmente tem circuitos impressos de um lado e circuitos sem fio lisos do outro lado. A placa de circuito impresso de alumínio mais comum no mercado é a placa de alumínio de 1 camada. O lado superior é o circuito e o lado inferior é conectado ao invólucro ou adesivo térmico para dissipação de calor. A PCB de alumínio de 1 camada substitui a placa de fibra de vidro FR4 e PCB anterior, que é forte e de alto perfil, tem boa dissipação de calor, não é fácil de quebrar e tem boa flexibilidade de estrutura de produto. A Jiubao Technology é um fabricante com processo de fabricação de PCB com núcleo de metal, um conjunto completo de equipamentos de precisão de ponta 7S oficina de produção desde a alimentação de material até a embalagem do produto acabado, emprega gerenciamento de equipe de elite de alta qualidade e possui uma forte equipe profissional envolvida em placa de circuito produção, existem muitos engenheiros e gerentes profissionais excelentes. É um fabricante profissional de PCB de alumínio com equipamentos completos de grande escala, gerenciamento rigoroso e qualidade superior.

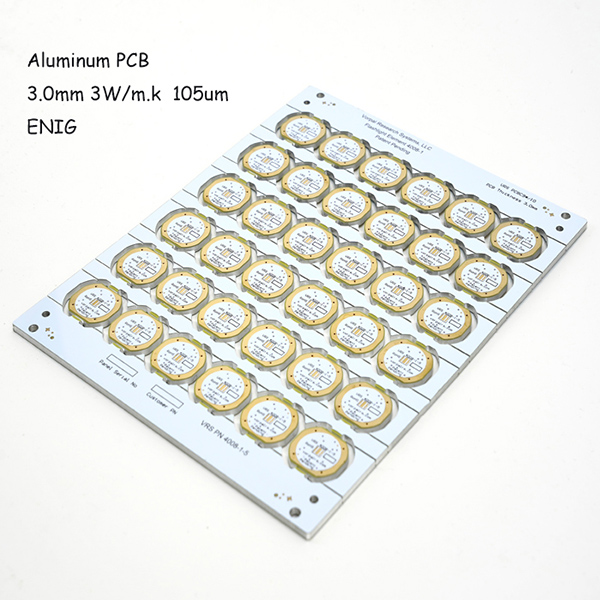

O PCB de alumínio de 1 camada é um laminado revestido de cobre à base de alumínio (um laminado revestido de cobre é um substrato de um PCB). Os PCBs de alumínio são realmente muito semelhantes aos PCBs FR4

Dissipação de calor: O desempenho do PCB de alumínio na dissipação de calor é muito bom em comparação com o PCB FR4 comum. Por exemplo, um PCB FR4 de 1,5 mm de espessura tem uma resistência térmica de 20 a 22 graus por watt, enquanto um PCB de alumínio de 1,5 mm de espessura tem uma resistência térmica de 1 a 2 graus por watt.

Expansão Térmica: Cada substância tem seu próprio coeficiente de expansão térmica. Alumínio (22ppm/C) e cobre (18ppm/C) têm CETs muito próximos. Como o PCB de alumínio funciona bem em termos de dissipação de calor, não haverá problemas sérios de expansão ou contração. PCBs de alumínio funcionam muito bem, são duráveis ​​e confiáveis.
Estabilidade dimensional: PCBs de alumínio mostram estabilidade dimensional e dimensões estáveis. Por exemplo, quando são aquecidos de 30 a 140 graus, suas dimensões mudam apenas 2,5% a 3,0%.
· Outros: PCB de alumínio pode ser usado em tecnologia de montagem em superfície para dispositivos de energia. O PCB de alumínio pode ser usado efetivamente no projeto de circuitos devido ao seu desempenho em termos de expansão térmica do projeto de circuito. PCBs de alumínio ajudam a prolongar a vida útil do produto e a densidade de potência do produto. PCBs de alumínio também são muito confiáveis. PCBs de alumínio podem ajudar a reduzir o tamanho geral do produto e também são uma opção mais barata. PCBs de alumínio exibem blindagem eletromagnética e alta rigidez dielétrica.

PCB de substrato de alumínio tem excelente retardamento de chama, alta resistência mecânica, estabilidade dimensional, etc., especialmente boa dissipação de calor, blindagem eletromagnética e propriedades flutuantes de estanho. Amplamente utilizado em motocicletas; dispositivos de ignição de telemóveis; LEDs de alta potência; caixas de som; módulos de potência; sistemas de blindagem acústica, etc.
Lâmpada de projeção; Lâmpada de rua; Lâmpada de crescimento vegetal; Substrato de alumínio da lâmpada LED; Equipamento de projeção; Dissipador de calor; Substrato de célula solar; substrato de alumínio de 1 camada usado para 90% das luzes subaquáticas, adequado para 90% das lâmpadas.
O PCB de alumínio é uma solução ideal para produtos de alta densidade e alta potência, como aplicações de LED, equipamentos de energia, computadores, etc.
Se você tiver problemas térmicos em seu projeto de PCB, o alumínio deve ser sua primeira consideração. A JBPCB fornece todos os tipos de substratos de alumínio, incluindo substratos de alumínio de face única, substratos de alumínio multicamadas, substratos de alumínio híbridos, substratos de alumínio flexíveis, substratos de alumínio de passagem, etc. substratos de alumínio de condutividade e PCBs de alumínio de alta frequência também estão disponíveis. Se você precisar de mais detalhes sobre nossos PCBs de alumínio, não hesite em nos contatar.

Q1: Qual é a quantidade mínima de pedido para MCPCB?
A1: Nosso MOQ MCPCB varia de acordo com diferentes itens, pedido de suporte de 1pcs.
Q2: Quais documentos devemos fornecer?
A2: PCB: Arquivos Gerber são melhores, (Protel, power pcb, arquivos PADs), PCBA: Arquivos Gerber e lista BOM.
Q3: Quais informações eu preciso fornecer além dos documentos?
A3: A cotação requer as seguintes especificações:
a) Substrato:
b) Espessura da placa:
c) Espessura do cobre:
d) Condutividade térmica:
e) Tratamento de superfície:
f) Cor da máscara de solda e tela de seda
g) Quantidade
Q4: Os PCBs com núcleo de metal podem ser projetados com componentes DIP carregados através de orifícios de metal?
A4: Sim. Nós somos um fabricante profissional de placa de circuito PCB de núcleo de metal, temos muitos anos de experiência em produção, você pode ver nossos detalhes de PCB de alumínio com orifício de isolamento
Q5: podemos fazer o ofício da seguinte imagem?
A5: Sim, pode desenhar o que quiser.
Q6: Quais são os requisitos de tempo e ambiente para armazenamento de PCB com núcleo de metal?
A6: A temperatura e a umidade do armazenamento de PCB de núcleo de metal afetarão a vida útil do produto. Sob a embalagem de filme plástico a vácuo, a temperatura é de 25±2â; a umidade é de 55±5% RH e a qualidade é garantida por 6 meses. Caso a embalagem de filme plástico a vácuo tenha sido retirada ou armazenada por mais de 6 meses, recomenda-se assar a 150°C/1 hora antes da produção.
