PCB de alumínio com orifício isolado Como o alumínio do núcleo de metal é um condutor, os componentes DIP não podem ser fixados. A tecnologia de furo isolado é a solução para esse processo de fabricação de PCB com núcleo de metal problemático.
O material de PCB de alumínio com furo isolado é feito de placa de alumínio (5052) + camada dielétrica + camada de cobre. O PCB de alumínio com furo isolado é diferente do PCB de substrato de alumínio de lado único, pois o alumínio é pré-perfurado, o furo é preenchido com resina epóxi e a camada dielétrica e a camada de cobre são laminadas sobre ele. É principalmente conveniente que os componentes DIP passem pela lacuna no alumínio para manter o isolamento elétrico. O núcleo de alumínio pode permitir conexões elétricas e furos passantes isolados, que é chamado PCB de alumínio com furo isolado.
A estrutura da PCB de alumínio com furo isolado é mostrada na figura abaixo:

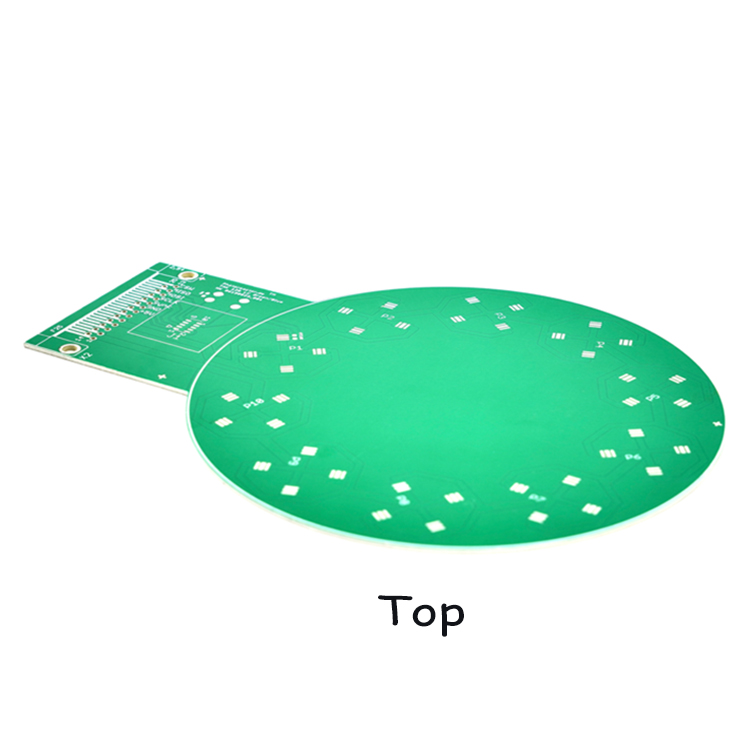

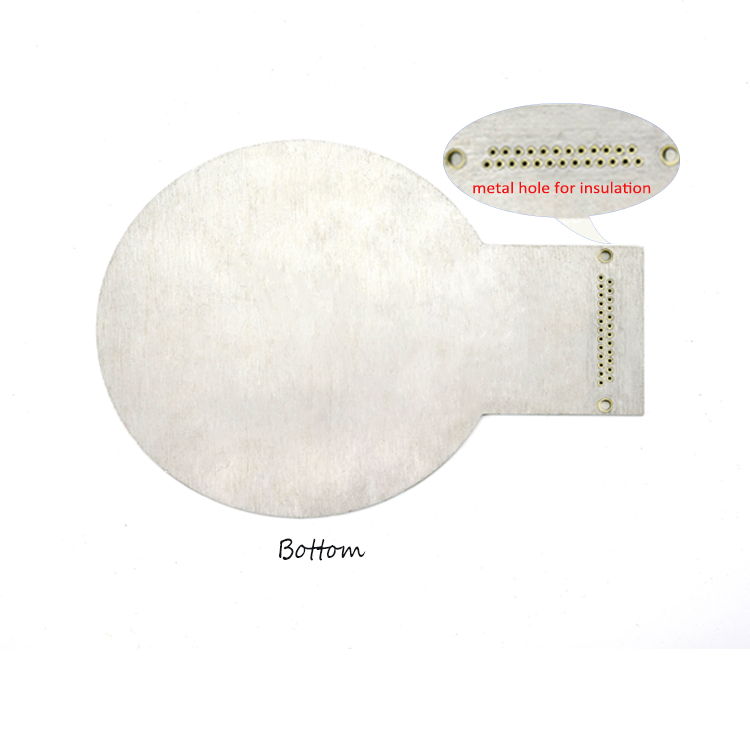

Diagrama esquemático da frente e de trás do produto PCB de alumínio com orifício isolado ¼
Produtos de PCB de Alumínio com Furo de Isolamento e Instruções de Fabricação do Processo de Produção
Substrato |
Alumínio (5052) |
contagem de camadas |
1L |
Espessura (mm) |
0,8MM~5,0MM (±10%) |
Condutividade térmica (camada dielétrica) |
0,8/1,5/ 2,0/3,0 W/m.K. |
Espessura da folha de cobre (um) |
35/70/105/140um |
Cor da máscara de solda |
branco/preto/preto mate/vermelho/verde/azul/verde mate |
Cor do personagem |
branco/preto/laranja/vermelho/azul |
Métodos de formação |
Gongos CNC, corte em V CNC, moldagem, corte e fresagem a laser |
teste de inspeção |
AOI; sonda voadora de alta velocidade; E-teste; teste de tensão |
Processo de tratamento de superfície |
HASL FREE LEAD DNIG OSP |
Prazo de entrega |
4-5 dias. |
Ocasiões de aplicação de produtos PCB de alumínio com furo isolado:
Luzes LED automotivas, equipamentos médicos, equipamentos mecânicos, embalagens DIP.
Vantagens dos produtos PCB de alumínio com furo isolado:
Longa vida útil, desempenho de dissipação de calor eficiente, faixa de aplicação ampla e estável.
